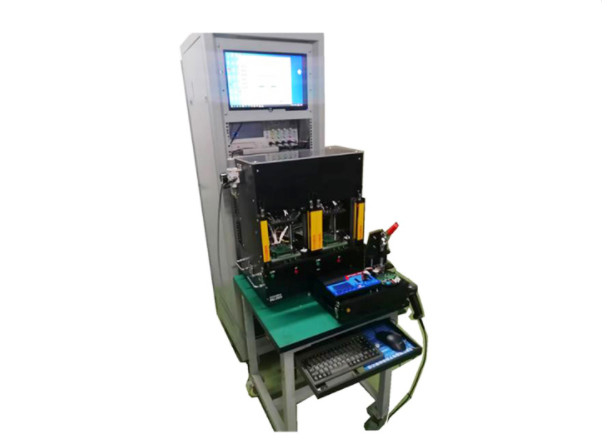

تجهیزات فکسچر آزمون الکتریکی FCT برای هیئت کنترل موتور خودرو

تجهیزات آزمایش FCT برای هیئت کنترل موتور خودرو

آزمایش الکتریکی یک کنترل کننده خودرو الکتریکی یک فرآیند پیچیده اما حیاتی است که هدف آن تضمین عملکرد و قابلیت اطمینان آن است. در اینجا برخی از مراحل کلیدی انجام آزمایشات الکتریکی وجود دارد:

بازرسی بصری:

• قبل از شروع آزمایشات الکتریکی، یک بازرسی بصری انجام دهید تا اطمینان حاصل شود که کنترل کننده هیچ آسیب فیزیکی یا نقص ظاهری ندارد.

آزمون اتصال:

• برای بررسی تمام اتصالات الکتریکی کنترل کننده، از جمله خطوط برق، خطوط زمین، خطوط سیگنال و غیره، از یک مولتی متر یا تجهیزات آزمایش تخصصی استفاده کنید.تا اطمینان حاصل شود که آنها امن و بدون مدار کوتاه یا مدار باز هستند.

آزمون قدرت:

• کنترل کننده را روشن کنید و از ولت متر یا اسیلوسکوپ استفاده کنید تا بررسی کنید که آیا ولتاژ منبع برق پایدار است و مشخصات را برآورده می کند.
• برای اطمینان از عدم وجود پدیده های غیرطبیعی، رفتار کنترل کننده را در طول فرآیند روشن کردن و خاموش کردن کنترل کننده مشاهده کنید.

تست عملکردی:

• بر اساس مشخصات فنی و الزامات عملکردی کنترل کننده، برنامه های آزمایش را بنویسید یا از نرم افزار تست خودکار برای شبیه سازی شرایط و سناریوهای مختلف کار استفاده کنید.
• عملکرد کنترل کننده را تحت بار، سرعت، دمای مختلف و سایر شرایط بررسی کنید.
• بررسی کنید که تمام عملکردهای کنترل کننده، مانند شتاب، کاهش سرعت، ترمز، هدایت و غیره، عادی هستند.

تست سیگنال:

• استفاده از تجهیزات مانند اسیلوسکوپ یا تحلیلگر منطق برای بررسی اینکه آیا شکل موج سیگنال و خروجی زمان توسط کنترل کننده با الزامات مطابقت دارد.
• اطمینان حاصل کنید که کنترل کننده می تواند به درستی سیگنال های سنسورها، محرک ها و سایر دستگاه های خارجی را دریافت و پردازش کند.

تشخیص و ثبت خطا:

• اگر کنترل کننده در طول آزمایش با نقص یا ناهنجاری مواجه شود، از ابزارهای تشخیص نقص یا نرم افزار برای یافتن علت مشکل استفاده کنید.
• تمام نتایج آزمایش و اطلاعات خطا را برای تجزیه و تحلیل و بهبود بعدی ثبت کنید.

آزمون سازگاری با محیط زیست:

• انجام آزمایشات سازگاری با محیط زیست بر روی کنترل کننده، از جمله دمای بالا، دمای پایین، رطوبت، ارتعاش و غیره، برای اطمینان از عملکرد پایدار در محیط های مختلف.

آزمایش ایمنی:

• بررسی کنید که آیا عملکردهای حفاظت از کنترل کننده مانند جریان بیش از حد، ولتاژ بیش از حد، ولتاژ پایین و غیره به طور معمول کار می کنند.
• اطمینان حاصل کنید که کنترل کننده می تواند به طور ایمن خاموش شود یا در صورت موقعیت های غیرطبیعی اقدامات حفاظتی دیگری انجام دهد.

به طور خلاصه، آزمایش الکتریکی یک کنترل کننده خودرو الکتریکی باید جنبه های متعددی را در نظر بگیرد، از جمله اتصالات، منبع برق، عملکرد، سیگنال ها، تشخیص خطا،سازگاری با محیط زیستاز طریق آزمایش جامع، کیفیت و قابلیت اطمینان کنترل کننده را می توان تضمین کرد و عملکرد کلی و ایمنی خودرو الکتریکی را افزایش می دهد.
