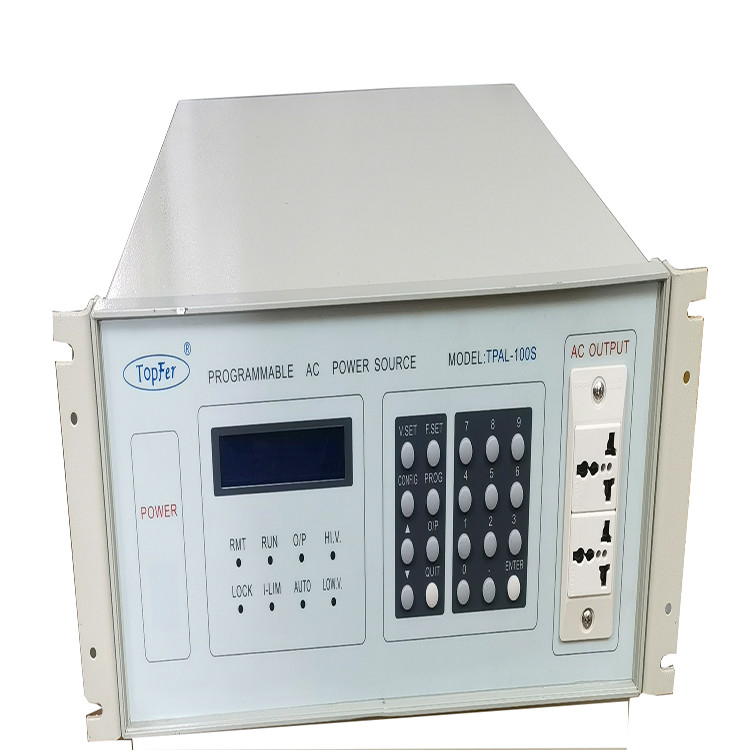

منبع برق متغیر AC با تبدیل فرکانس خطی سری TPAL

برق فرکانس تبدیل خطی سری TPAL برق AC قابل برنامه ریزی

منابع برق سری TPAL از فناوری IGBT / SPWM استفاده می کنند و عملکرد ساده و خروجی موج سینوس خالص را ارائه می دهند. قدرت خروجی از 500VA تا 2000kVA است. در شرایط بار مقاومت،تحریف فقط 1 درصد استدو محدوده ولتاژ خروجی در دسترس است: 0-150V و 0-300V (با یک 0-600V اختیاری). فرکانس خروجی را می توان به سرعت بین 50Hz و 60Hz انتخاب کرد.محدوده فرکانس خروجی استاندارد 45-65 هرتز است، با محدوده تنظیم مداوم اختیاری از 45-400 هرتز. یک رابط ارتباطی RS232 استاندارد برای کنترل از راه دور وجود دارد،امکان شبیه سازی ویژگی های خروجی ولتاژ و فرکانس مختلف از سراسر جهان برای پاسخگویی به نیازهای مختلف صنعتی.

مشخصات محصول:

• خروجی تک فاز از 500VA تا 100kVA، خروجی سه فاز از 10kVA تا 2000kVA؛

• نمایشگر LED چهار رقمی برای اندازه گیری ولتاژ، جریان، فرکانس، قدرت یا عامل قدرت

• انتخاب خودکار ولتاژ بالا / پایین: اتوماتیک بین 0-150V و 150.1-300V، یا قفل در محدوده بالا 1-300V؛

• حفاظت جامع از جمله محافظت از جریان بیش از حد، بیش از حد، بیش از حد و کم ولتاژ، با کد های خطای مربوطه؛

• مقاومتی بالا در برابر تشعشعات، قادر به شروع مستقیم بار های تحرک تا یک سوم از ظرفیت منبع برق؛

• قادر به بارگذاری سه فاز مستقل و تنظیم شروع فردی برای فاز های R، S و T؛

• ولتاژ و فرکانس تنظیم شده در حالت خروجی

• عملکرد کلید قفل، ورودی سریع کلید، کار کردن دکمه

• رابط ارتباطی RS232 استاندارد، رابط ارتباطی RS485/GPIB اختیاری یا حالت کنترل آنالوگ

• عملکرد حافظه خاموش، به طور خودکار آخرین پارامترهای خروجی را به یاد می آورد. "

کاربردها:

• آزمایش موتور و کمپرسور AC

• صنعت لوازم خانگی

• کاربردهای انرژی جدید

• منابع برق صنعتی

• آزمایشگاه های آزمایش

• کارخانه های تولید الکترونیک

• آزمایش EMC

مشخصات فنی:

1. ولتاژ ورودی: 1φ 2ω/G، 220V ±10٪
2. فرکانس ورودی: 50/60 هرتز ± 5٪
3. ولتاژ خروجی: AUTO 0 ~ 300V (0-150V، 150-300V اتوماتیک) HV 0 ~ 300V (بدون سوئیچ)
4. تنظیم ولتاژ: 0-300V (0.1V/STEP) قابل تنظیم مداوم
5. رزولوشن ولتاژ: 0.1V
6. ثبات ولتاژ: ≤1٪
7. ثبات تنظیم ولتاژ: <0.1%
8. تنظیم فرکانس: 45.0 500.0 هرتز (0.1 هرتز/STEP)
9. ثبات فرکانس: <100PPM
10. تحریف شکل موج: ≤1٪
11. ظرفیت نامی: 2KVA
12. جریان نامی: 0-150V 16.8A، 0-300V 8.4A
13. تنظیم تایمر: 0.1S999.9S
14. تنظیم حد بالای جریان: 0.1A~RATING
15. مجهز به 30 مجموعه از ولتاژ خروجی و فرکانس حافظه.
16. فاکتور قدرت >0.8
17. حافظه برنامه خودکار: قادر به انجام آزمایش های مداوم با حداکثر 10 مقدار آزمایش مختلف است.
18. تنظیم زاویه شروع: 0-359° (1°/STEP)
19. خطای زاویه شروع: <0.5° ((45-65Hz)
