چک منبع برق بدون وقفه نرم افزار تست PSU خودکار

نرم افزار تست خودکار منبع برق بدون وقفه

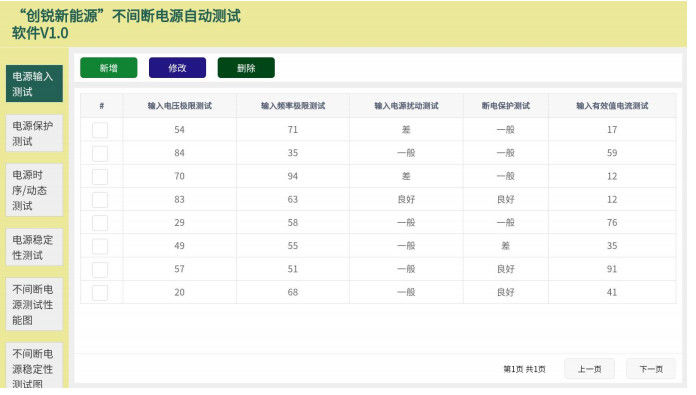

The Uninterruptible Power Supply Automatic Testing Software is designed to better understand various data points of the uninterruptible power supply (UPS) by conducting multiple data tests and analyzing the results، که تحلیل جامع عملکرد UPS و معیارهای مختلف را تسهیل می کند.

نرم افزار شامل توابع مانند:

1آزمایش قدرت ورودی، آزمایش حفاظت از قدرت

2.تسلسل قدرت / آزمایش پویا

3تست ثبات قدرت

4نمودار عملکرد UPS

5نمودار تست ثبات UPS

6مدیریت کاربران و غیره

این امکان را برای آزمایش داده های متعدد در UPS فراهم می کند، به کاربران امکان می دهد موارد آزمایش را بر اساس ویژگی های واحد مورد آزمایش انتخاب کنند و به راحتی فرآیند آزمایش را تکمیل کنند.

توضیحات رابط اصلی اجرای تست:

فشار دادن دکمه TEST در صفحه اصلی نرم افزار سیستم تست قدرت TopSmart1100 بلافاصله برنامه کنترل اجرا را آغاز می کند.این برنامه شروع به ابتدای تمام دستگاه های تنظیم شده در برنامه "H / W Config" و نشان دادن نتایج ابتدای در پایین چپ منطقه نمایش فرآیند تستتصویر زیر صفحه اصلی برنامه کنترل اجرا را نشان می دهد: صفحه اصلی برنامه کنترل اجرا به چهار قسمت تقسیم شده است که به صورت زیر در جهت معکوس ساعت قرار دارند:منطقه نمایش نرخ عبور مستقیممنطقه نمایش برنامه، منطقه نمایش فرآیند و منطقه نمایش محتوای تست.

منطقه نمایش نرخ عبور مستقیم:

این منطقه مقدار PASS، مقدار Fail و نرخ عبور مستقیم را در طول دوره زمانی تعریف شده توسط کاربر (زمان توسط کاربر تنظیم می شود) در فرآیند آزمایش نشان می دهد.

منطقه نمایش برنامه:

■ برنامه آزمایشی

■ نام مدل

■ زمان آزمون

■ تاریخ

■ نرخ آزمایش

منطقه نمایش فرآیند:

این منطقه وضعیت فعلی را نشان می دهد، از جمله شروع در حال انجام، تست در حال انجام و نمایش نتایج تست. شما می توانید از این صفحه برای درک وضعیت فعلی استفاده کنید.

منطقه نمایش برنامه:

هر آیتم آزمایش در برنامه آزمایش آغاز شده در جدول این منطقه نمایش داده می شود. اگر یک ستون اجرا می شود، با رنگ تیره تر نشان داده می شود.نتایج یک مرحله با رنگ سبز برای PASS و قرمز برای FAIL نشان داده شده است.

منطقه نمایش داده های تست:

در طول فرآیند آزمایش، داده های آزمایش در زمان واقعی در گوشه پایین چپ پنجره نمایش داده می شود. نمایش شامل نام مورد آزمایش، مشخصات آزمایش (حد بالا و پایین) ،داده های آزمایش، و نتایج آزمایش یک مرحله ای محصول.

کنترل ابزار آنلاین:

هنگامی که گزینه On_Line Control را از صفحه اصلی انتخاب می کنید، پنجره زیر ظاهر می شود. این ویژگی به شدت مهندسان تست را با اجازه آنها را برای بررسی، تعمیر،و اتصال ابزار را تنظیم کنید، سیم کشی تجهیزات و لوازم.
