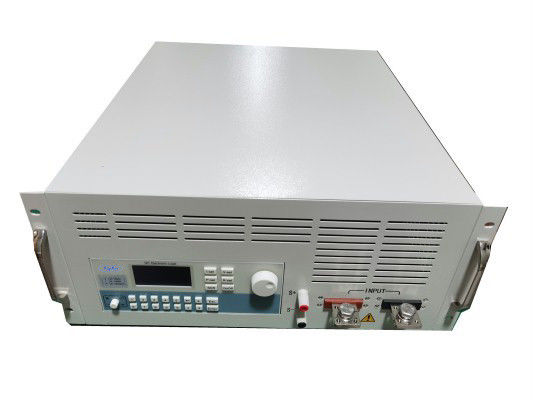

1kW بازتولید DC بار الکترونیکی ثابت قدرت CV منبع CC

1500W / 240A / 150V بار الکترونیکی از شبیه سازی LED واقعی با منبع CV / CC ، قدرت ثابت و مقاومت ثابت پشتیبانی می کند

ویژگی ها:

• از بارگذاری همزمان برای 16 بار پشتیبانی می کند و نیازهای آزمایش چندین منبع تغذیه خروجی را برآورده می کند.
• پشتیبانی از عملیات موازی همزمان برای 16 بار، پاسخگویی به نیازهای گسترش قدرت از منابع انرژی خروجی واحد.
• نمونه گیری همزمان 500KHz، با خروجی وضوح پایدار در 10Hz، 10uA و 0.1mV.
• اندازه گیری موج ولتاژ / جریان (Vpp / Ipp) ، قله ها (Vp + / Ip +) و دره ها (Vp- / Ip-).
• سریعترین زمان افزایش جریان در مقیاس کامل 10μS، نرخ افزایش/ افت جریان قابل برنامه ریزی.
• چهار حالت کار پایه: جریان ثابت، ولتاژ ثابت، قدرت ثابت و مقاومت ثابت.
• از عملکرد شبیه سازی LED واقعی پشتیبانی می کند.
• از قدرت ثابت / مقاومت ثابت منبع CV / CC پشتیبانی می کند ، با تشخیص هوشمند و مطابقت در حالت مقاومت ثابت برای منابع CV / CC.
• حالت بارگذاری پویا با فرکانس بالا (DYNA) تا 50KHz، همراه با اندازه گیری اوج ولتاژ (Vp+) و دره (Vp-).
• پشتیبانی از تست حفاظت از جریان بیش از حد (OCP) و گرفتن حداکثر نقطه قدرت (Pmax).
• پشتیبانی از اندازه گیری اثر بار (تأثير بار)
• تکنولوژی جارو کردن فرکانس دینامیکی با سرعت بالا (sweep)
• از اندازه گیری زمان (Timing) پشتیبانی می کند.
• از آزمایش محافظت از ولتاژ بالا پشتیبانی می کند.
• ژنراتور شکل موج ساخته شده، قادر به شبیه سازی اشکال موج بارگذاری مختلف در حالت لیست است.
• از تابع شبیه سازی مدار کوتاه (Short) پشتیبانی می کند.
• پشتیبانی از تست خودکار مستقل (A-Test) ، تمام حالت های گسترش یافته و تمام آیتم های آزمایش.
• پشتیبانی از مقاومت داخلی باتری و آزمایش ظرفیت (باتری)
• از تعويض از راه دور استفاده ميکنه
• از توابع وون و ووف پشتیبانی می کند.
• دسترسی سریع از ذخیره و بازیابی 20 مجموعه از داده های جهانی پشتیبانی می کند.
• روشنایی بالا، زاویه دید کامل، صفحه نمایش گرافیکی بزرگ.
• حفاظت از ولتاژ بیش از حد / جریان بیش از حد / قدرت بیش از حد / گرم شدن بیش از حد؛ محافظت از قطب معکوس برای منبع تغذیه.
• سرو بدون گام، سیستم فن هوشمند.
• جداسازی الکتریکی، ورودی / خروجی ماشه خارجی
• جداسازی الکتریکی، رابط استاندارد RS232
• از خروجی نظارت بر شکل موج فعلی پشتیبانی می کند.
• پروتکل استاندارد SCPI

ورق مشخصات:

مدل		TDL-60150J		TDL-60180J
ورودی نامی	قدرت	1500 وات		1800W
	ولتاژ	0 تا 15 ولت	0 تا 150 ولت	0 تا 15 ولت	0 تا 150 ولت
	جریان	0 تا 24A	0~240A	0 تا 24A	0~240A
	حداقل ولتاژ کار	1.4V@240A
CC حالت	محدوده	0 تا 24A	0~240A	0 تا 24A	0~240A
	قطعنامه	0.5mA	5mA	1mA	10mA
	دقت	0.03٪ + 0.05٪ FS		0.05٪ + 0.05٪ FS
رزومه حالت	محدوده	0 تا 15 ولت	0 تا 150 ولت	0 تا 15 ولت	0 تا 150 ولت
	قطعنامه	0.2mV	2mV	0.2mV	2mV
	دقت	0.03٪ + 0.03٪ FS
CP حالت	محدوده	1500 وات		1800W
	قطعنامه	16 بيت
	دقت	0.1٪ + 0.1٪ FS
CR حالت	محدوده	0.006Ω~25KΩ		0.006Ω~50KΩ
	قطعنامه	16 بيت
	دقت	(0.1+0.08R)٪
LED حالت	پهنای باند	بالاتر از 100kHz
	محدوده ضریب Rd	0.001~1
حالت عملکرد پویا	محدوده	10uS ~ 50S
	قطعنامه	2uS
	دقت	1uS+20PPM
	نرخ کشت	2.4A/mS~4.8A/uS		4.8A/mS ~ 24A/uS
اندازه گیری ولتاژ	محدوده	0 تا 15 ولت	0 تا 150 ولت	0 تا 15 ولت	0 تا 150 ولت
	قطعنامه	0.1mV	1mV	0.1mV	1mV
	دقت	0.02٪ + 0.03٪ FS		0.03٪ + 0.03٪ FS
اندازه گیری جریان	محدوده	0 تا 24A	0~240A	0 تا 24A	0~240A
	قطعنامه	0.1mA	1mA	1mA	10mA
	دقت	0.03٪ + 0.05٪ FS		0.05٪ + 0.05٪ FS
