خونه > محصولات > بار الکترونیکی > بار الکترونيکي چند بخش قابل برنامه ريزي DC 16bit دقت بالا

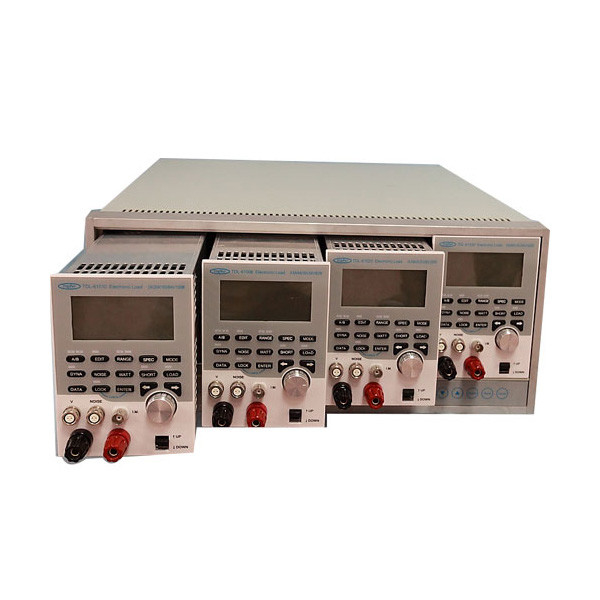

بار الکترونيکي چند بخش قابل برنامه ريزي DC 16bit دقت بالا

جزئیات محصول

محل منبع: چین

نام تجاری: Topfer

شماره مدل: TDL-6100

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: یک مجموعه

قیمت: to be discussed

جزئیات بسته بندی: جعبه چوبی

زمان تحویل: 1 تا 2 هفته

شرایط پرداخت: T/T

قابلیت ارائه: 10 ست / 20 روز

بهترین قیمت رو بدست بیار
جزئیات محصول
برجسته کردن:

بار الکترونیک dc قابل برنامه ریزی چند بخش,بار الکترونیکی 16 بیتی برنامه ریزی شده,بار قابل برنامه ریزی چند بخش

,

16bits programmable dc electronic load

,

Multi Segment programmable load

قطعنامه:
12 بیت
پویا:
CC&CR
دقت:
2% FS
زمان برخاستن:
15آمريكا
تجهیزات:
0-10 ولت
امپدانس ورودی:
100KΩ(دقیقه)@60V
قطعنامه:
12 بیت
پویا:
CC&CR
دقت:
2% FS
زمان برخاستن:
15آمريكا
تجهیزات:
0-10 ولت
امپدانس ورودی:
100KΩ(دقیقه)@60V
توضیحات محصول

بار الکترونیک برنامه ریزی شده DC می تواند اندازه گیری ولتاژ و جریان 16 بیتی با دقت بالا را انجام دهد.



ویژگی ها:

  • طراحی ماژولار کاربر پسند، پلگ و پلی
  • برای کاربردهای جریان بالا و قدرت بالا، چندین ماژول بار الکترونیکی می تواند به طور موازی تا 2400W باشد
  • طراحی رابط کاربری استاد / برده اجازه می دهد تا اجرای همزمان چندین ماژول بار الکترونیکی
  • 100 مجموعه از ظرفیت ذخیره پارامترهای آزمایش
  • اندازه گیری ولتاژ و جریان با دقت بالا در چند بخش 16 بیتی
  • شامل عملکرد اندازه گیری سر و صدا
  • آزمایش مدار کوتاه و اندازه گیری جریان مدار کوتاه
  • 10 گروه حافظه قابل برنامه ریزی، هر گروه با 10 مرحله می تواند برای آزمایش متصل شود، بهبود بهره وری اتوماسیون
  • TDL-6101: فریم ماژول تک بار
  • TDL-6104: چهار قاب ماژول بار
  • TDL-61006: ماژول بار الکترونیکی 6A/60V/60W
  • TDL-61010: ماژول بار الکترونیکی 20A/60V/100W
  • TDL-61025: ماژول بار الکترونیکی 10A/250V/250W
  • TDL-61030: ماژول بار الکترونیکی 60A/60V/300W
  • TDL-610001: کارت اندازه گیری نویز تک ماژول (20MHz)
  • TDL-610003: کنترل از راه دور



ورق مشخصات:

مدل 61006 61010 61025 61030
ورودی/خرید 20 وات ۶۰ وات 20 وات 100 وات 25 وات 250 وات 30 وات 300 وات
جریان خروجی DC 0 ~ 0.6A 0 تا 6A 0~2A 0 ~ 20A 0~1A 0~10A 0 تا 6A 0~60A
ولتاژ 2 ~ 64V ((2 ~ 60V برای حالت CR) 2 ~ 64V ((2 ~ 61V برای حالت CR) حالت) 2 ~ 256V ((2 ~ 250V برای حالت CR) 2 ~ 64V ((2 ~ 60V برای حالت CR)
حداقل ولتاژ کار 0.9V@600mA 1.0V@6A 0.9V@2A 1.0V@20A 1.3V@10A 1.5V@10A 0.8 ولت در 6A 1.0V در 10A
حالت CC
محدوده 0 ~ 0.6A 0 تا 6A 0~2A 0 ~ 20A 0~1A 0~10A 0 تا 6A 0~60A
قطعنامه 0.15mA 1.5mA 0.5mA 5mA 0.25mA 2.5mA 1.5mA 15mA
دقت 0.1% + 0.1% F.S 0.1% + 0.2% F.S 0.1% + 0.1 F.S 0.1% + 0.2% F.S 0.1% + 0.1 F.S 0.1% + 0.2% F.S 0.1% + 0.1 F.S 0.1% + 0.2% F.S
حالت CR
محدوده

0.25Ω~1KΩ ((60W/15V)

10Ω-40KΩ ((60W/60V)






10Ω~40KΩ ((60W/60V)

0.075Ω~300Ω ((100W/15V)
3Ω~12KΩ ((100W/60V)
0.25Ω~1KΩ ((250W/25V)
25Ω~100Ω ((250W/250V)
0.025Ω~100Ω ((300W/15V)
1Ω~4KΩ ((300W/60V)
قطعنامه 12 بیت 12 بیت 12 بیت 12 بیت
دقت

0.1Ω ((0.25~100Ω)

0.1Ω ((50-100Ω)

0.1Ω ((0.075 ~ 50Ω)
0.01Ω ((100-1KΩ)
0.1Ω ((0.25~100Ω)
0.01Ω ((100-1KΩ)
0.1Ω ((1~100Ω)
0.01Ω ((100-1KΩ)
حالت CV
محدوده 1 ~ 64 ولت 1 ~ 64 ولت 1.5 ~ 256 ولت 1 ~ 64 ولت
قطعنامه 16mA 16mA 64mA 16mA
دقت 0.05±0.1%F.S 0.05±0.1%F.S 0.05±0.1%F.S 0.05±0.1%F.S
حالت CP
محدوده 0.003 ~ 20W 0.03 ~ 60W 0.01 ~ 20W 0.01~100W 0.06 ~ 25W 0.06 ~ 250W 0.03 ~ 30W 0.03 ~ 300W
قطعنامه 0.3mW 3mW 1mW 10 میلی وات 2mW 20 ميلي وات 3mW 30 میلی وات
دقت 2٪ F.S 3٪ F.S 2٪ F.S 3٪ F.S 2٪ F.S 3٪ F.S 2٪ F.S 3٪ F.S
حالت پویا
پویا CC&CR CC&CR CC&CR CC&CR
زمان1 و زمان2 0.025ms~10ms 1ms ~ 10s 0.025ms~10ms 1ms ~ 10s 0.025ms~10ms 1ms ~ 10ms 0.025ms~10ms 1ms ~ 10s
قطعنامه 1μs 1ms 1μs 1ms 1μs 1ms 1μs 1ms
دقت 2٪ F.S 2٪ F.S 2٪ F.S 2٪ F.S
شیب 0.1~25mA/μs 1.0~250mA/μs

0.32~80mA/us

mA/μs

3.2~800mA/μs 0.16 تا 40mA/μs 1.6~400mA/μs 0.001~0.25mA/μs 0.01 ~ 2.5mA/μs
قطعنامه 0.1mA/μs 1.0mA/μs

0.32mA/us

mA/μs

3.2mA/μs 0.16mA/μs 1.6mA/μs 0.001mA/μs 0.01mA/μs
دقت 10٪±20μS 10٪±20μS 10٪±20μS 10٪±20μS
وقت بلند شدن 15آمريكا 15آمريكا 15آمريكا 15آمريكا
جریان 0 ~ 0.6A 0 تا 6A 0~2A 0 ~ 20A 0~1A 0~10A 0 تا 6A 0~60A
محدوده 0-0.6A 0 تا 6A 0~2A 0 ~ 20A 0-1A 0-10A 0-6A 0-60A
تجهیزات 0-10 ولت 0-10 ولت 0-10 ولت 0-10 ولت
دقت 0.۲ درصد F.S. 0.25درصدی F.S. 0.۲ درصد F.S. 0.25درصدی F.S. 0.25درصدی F.S. 0.25درصدی F.S. 0.۲ درصد F.S. 0.25درصدی F.S.
قطعنامه 0.15mA 1.5mA 0.5mA 5mA 0.25mA 2.5mA 1.5mA 15mA
دقت 2٪ F.S 2٪ F.S 2٪ F.S 2٪ F.S
مدار کوتاه
مقاومت 0.08Ω ((حد اقل) 0.04Ω ((حد اقل) 0.025Ω ((حد اقل) 0.016Ω ((حداکثر)
جریان 6A 20A 10A 60A
مقاومت ورودی 100KΩ ((دقيقه) @ 60V 100KΩ ((دقيقه) @ 60V 100KΩ ((دقيقه) @ 60V 100KΩ ((دقيقه) @ 60V
ضریب دمای 100PPM/°C ((معمولا) CC 100PPM/°C ((معمولا) CC 100PPM/°C ((معمولا) CC 100PPM/°C ((معمولا) CC
پارامترهای اندازه گیری
اندازه گیری ولتاژ
محدوده 0 تا 16 ولت 16 تا 64 ولت 0 تا 16 ولت 16 تا 64 ولت 0 تا 16 ولت 16V تا 64V 0-25.6 ولت 25.6V-25.6V
قطعنامه 0.5mV 2mV 0.5mV 2mV 0.8mV 8mV 0.5mV 2mV
دقت 0.02٪ + 0.1٪ F.S. 0.02٪ + 0.1٪ F.S. 0.02٪ + 0.1٪ F.S. 0.02٪ + 0.1٪ F.S.
اندازه گیری فعلی
محدوده 0 ~ 0.6A 0 تا 6A 0~2A 0 ~ 20A 0~1A 0~10A 0 تا 6A 0~60A
قطعنامه 0.0187mA 0.1875mA 0.0625mA 0.0625mA 0.312mA 0.312mA 0.1875mA 1.875mA
دقت 0.1%+0.1%FF 0.1% + 0.1% F.S. 0.1% + 0.1% F.S. 0.1% + 0.1% F.S.
اندازه گیری قدرت
محدوده 0-20W 20-60W 0-20W 20 تا 100 وات 0-25W 25-250W 0-30W 30 تا 300 ولت
دقت*1 ۵ کیلوگرم 5 کیلوگرم /11 پوند 5 کیلوگرم /11 پوند 5 کیلوگرم /11 پوند
