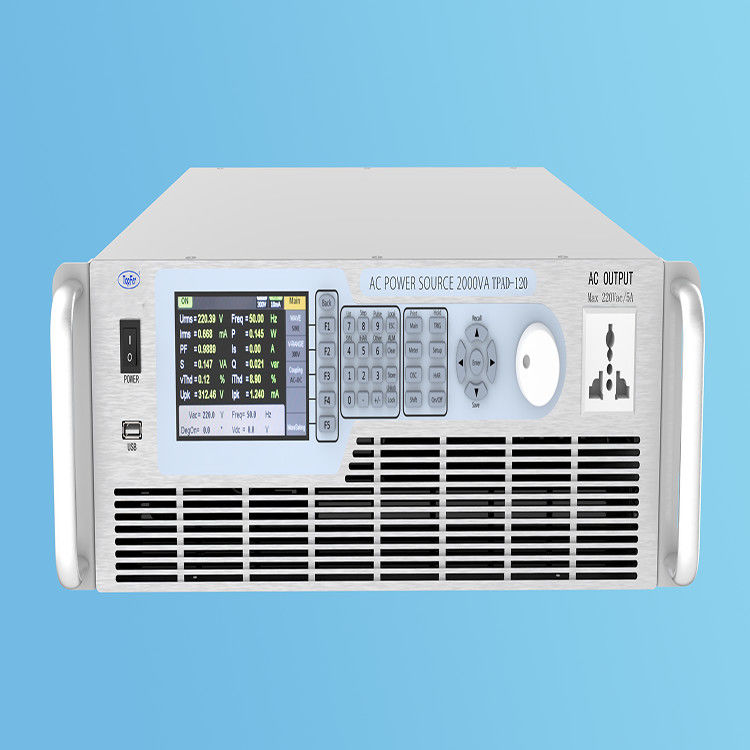

2KVA 4KVA 6KVA منبع برق AC قابل برنامه ریزی استاندارد IEC

1/2/4/6/KVA منبع برق AC قابل برنامه ریزی می تواند به خروجی AC و DC دست یابد

ویژگی های اصلی:

1. از تکنولوژی پیشرفته Sinusoidal Pulse Width Modulation (SPWM) استفاده می کند، طراحی سبک و جمع و جور را ارائه می دهد.
2. از حالت های خروجی AC، DC و AC + DC پشتیبانی می کند.
3. قادر به کنترل زاویه های فاز شروع / توقف شکل موج خروجی و همچنین تنظیم سرعت تغییر ولتاژ و فرکانس است.
4. شامل یک کتابخانه غنی از شکل های موج، از جمله پله، CSIN (Clipped Sine) ، CF (Crest Factor) ، SURGE، Dimmer و دیگر شکل های موج ویژه، همراه با 30 شکل موج تحریف شده سازگار با استاندارد IEC,به علاوه 4 شکل موج تعریف شده توسط کاربر.
5. ماژول اندازه گیری قدرت ساخته شده از یک ADC 16 بیتی با دقت بالا با نرخ نمونه گیری تا 200KHz استفاده می کند و به دقت ولتاژ اوج و موج های فعلی را ضبط می کند.
6. پشتیبانی از 6 محدوده اندازه گیری جریان و محدوده اتوماتیک، با دقت اندازه گیری جریان و ولتاژ تا 0.2٪، مناسب برای آزمایش مصرف برق حالت آماده محصول است.
7. از توابع اسیلوسکوپ پشتیبانی می کند و می تواند موج های ضبط شده را از طریق USB یا Ethernet به کامپیوتر آپلود کند.
8. می تواند Urms، Irms، P، PF، Upk، Ipk، VA، VAR، THD، Is (برقی افزایش) و 20 مجموعه دیگر از داده ها را با قابلیت تجزیه و تحلیل هارمونیک اندازه گیری کند.
9. حالت های خروجی موج پیشرفته ای مانند LIST، STEP، PULSE، سنتز شکل موج و خروجی بین هارمونیک را ارائه می دهد.
10. می تواند مشخصات را وارد کند و داده ها را از طریق رابط USB پنل جلو ذخیره کند.

مزیت:

• خروجی امواج سینوسی با تحریف کم: خروجی امواج سینوسی با کیفیت بالا را فراهم می کند، اطمینان از خلوص سیگنال قدرت.
• خروجی شکل موج خودسرانه: از خروجی های مختلف شکل موج پشتیبانی می کند، از جمله امواج گام، امواج سینوس برش، امواج عامل اوج، امواج افزایش و امواج کم نور، در میان دیگر امواج ویژه.
• خروجی فرکانس بالا: فرکانس خروجی تا 1KHz را ارائه می دهد که نیازهای آزمایش فرکانس بالا را برآورده می کند.
• اندازه گیری قدرت با دقت بالا: دارای یک ADC 16 بیتی با وضوح بالا با نرخ نمونه گیری تا 200KHz است که قادر به ضبط دقیق ولتاژ و موج های اوج جریان است.با دقت اندازه گیری جریان و ولتاژ تا 0.۲ درصد
• کتابخانه Rich Waveform: شامل 30 شکل موج تحریف مطابق با استاندارد IEC و 4 شکل موج قابل تنظیم کاربر است.
• عملکرد اسیلوسکوپ: از چند حالت پرتاب پشتیبانی می کند و می تواند موج های ضبط شده را از طریق USB یا اترنت به کامپیوتر آپلود کند.
• حالت های خروجی شکل موج پیشرفته: دارای حالت های خروجی شکل موج پیشرفته مانند LIST، STEP، PULSE، سنتز شکل موج و خروجی بین هارمونیک است.
• حالت های خروجی چندگانه: از حالت های خروجی AC (برقی متناوب) ، DC (برقی مستقیم) و AC + DC (برقی مستقیم متناوب) پشتیبانی می کند.
• عملکردهای کنترل: اجازه می دهد تا زاویه های مرحله شروع / توقف شکل موج خروجی و همچنین نرخ تغییر ولتاژ و فرکانس را کنترل کند.
• اندازه گیری جریان چند محدوده: از 6 محدوده اندازه گیری جریان و تنظیم محدوده خودکار پشتیبانی می کند.
• اندازه گیری داده ها: قادر به اندازه گیری 20 مجموعه داده از جمله Urms، Irms، P، PF، Upk، Ipk، VA، VAR، THD، Is (برقی افزایش) و دارای قابلیت تجزیه و تحلیل هارمونیک است.
• رابط های ارتباطی: از رابط های RS232 ، RS485 ، USB ، Ethernet ، GPIB برای ارتباطات رایانه ای و کنترل از راه دور پشتیبانی می کند.

این ویژگی ها و ویژگی ها سری TPAD-100/300 را به یک منبع برق AC برنامه ریزی شده قدرتمند و انعطاف پذیر تبدیل می کنند که برای کاربردهای مختلف آزمایش و تجزیه و تحلیل پیچیده مناسب است.

مشخصات سری TPAD-100:
